馬丁代爾法織物耐磨性測(cè)試
發(fā)布時(shí)間：2021-02-19 20:44
織物的磨損是指織物之間或與其他物質(zhì)之間反復(fù)摩擦，織物逐漸磨損破損的現(xiàn)象，而耐磨性則是指織物抵抗磨損的特性。
1、織物磨損的機(jī)理
織物的磨損通常是先從浮在表面的紗線凸起弧段開始，先是部分纖維斷裂，纖維端豎起起毛，隨著摩擦進(jìn)行，纖維碎屑會(huì)從織物表面脫落，纖維從紗線內(nèi)抽出，紗線解體，織物局部變薄直至出現(xiàn)破洞。另外，摩擦?xí)r產(chǎn)生的熱量一方面使纖維變軟，一方面也會(huì)影響纖維的力學(xué)性能、彈性，從而加速了破損的過程。
2、織物耐磨性測(cè)試
耐磨性的測(cè)量方法很多，今天先講講用
馬丁代爾試驗(yàn)儀測(cè)試的幾種方法，看過上一講的朋友一定有留意到用馬丁代爾儀也可以測(cè)試起毛起球性能�？汕f不要弄混咯~
馬丁代爾法（Matindale）
參考標(biāo)準(zhǔn)：
GB/T 21196.1-2007 《紡織品 馬丁代爾法織物耐磨性的測(cè)定 第1部分：馬丁代爾耐磨試驗(yàn)儀》
GB/T 21196.2-2007紡織品 馬丁代爾法織物耐磨性的測(cè)定 第2部分：試樣破損的測(cè)定

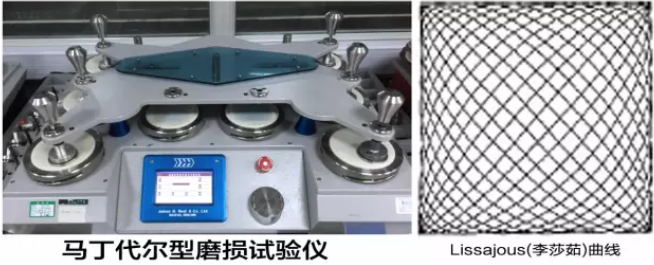

原理：安裝在試樣夾具內(nèi)的圓形試樣，在規(guī)定的負(fù)荷下，以軌跡為李莎茹圖形的平面運(yùn)動(dòng)與磨料進(jìn)行摩擦，試樣夾具可繞其與水平面垂直的軸自由轉(zhuǎn)動(dòng)。根據(jù)試樣破損的總摩擦次數(shù)，確定織物的耐磨性能。
試樣破損的終點(diǎn)：
1、機(jī)織物中至少兩根獨(dú)立的紗線完全斷裂
2、針織物中一根紗線斷裂造成外觀上的一個(gè)破洞
3、起絨或割絨織物表面絨毛被磨損至露底或有絨簇脫落
4、非織造布上因摩擦造成的孔洞，其直徑至少為0.5mm
5、涂層織物的涂層部分被破壞至露出基布或有片狀涂層脫落
試驗(yàn)中對(duì)不同用途的織物還規(guī)定了相應(yīng)的摩擦負(fù)荷。特別要指出的是涂層織物選用水砂紙作為標(biāo)準(zhǔn)磨料，其他織物使用羊毛磨料。
GB/T 21196.3-2007紡織品 馬丁代爾法織物耐磨性的測(cè)定 第3部分：試樣質(zhì)量損失的測(cè)定
本部分的測(cè)試方法與參數(shù)與第2部分一致，只是在試驗(yàn)過程中間隔稱取試樣的質(zhì)量，根據(jù)試樣的質(zhì)量損失確定織物的耐磨性能。
GB/T 21196.4-2007紡織品 馬丁代爾法織物耐磨性的測(cè)定 第4部分：試樣外觀變化的測(cè)定
本部分通過試樣的外觀變化來確定織物的耐磨性能，可通過兩種方法實(shí)現(xiàn)：
a) 進(jìn)行摩擦試驗(yàn)至協(xié)議的表面變化，確定達(dá)到規(guī)定表面變化所需的總摩擦次數(shù)
