紗線張力檢測儀
發布時間：2018-09-27 15:02
紗線張力是一個十分重要的參數，張力的大小和穩定直接關系到產品 質量、生產效率以及后續加工的順利進行，因此對紗線張力的測試和控制一直是人們十分關注 的問題。目前較為典型的用于測量生產過程中紗線張力的是電阻應變式紗線張力儀。
電阻應變式紗線張力儀

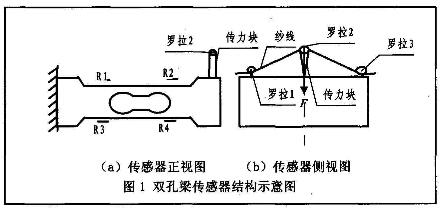

組成電阻應變式紗線張力測試裝置的核心器件是電阻應變式傳感器，其結構原理如圖1 所示，雙孔梁彈性體的輸出和載荷之間的線性好、靈敏度高。在雙孔梁的上、下表面貼上４ 個應變電阻Ｒ1～Ｒ4。，組成全橋電路。利用３根羅拉將紗線張力轉換成對中間羅拉２的壓力F， 傳力塊再將這一力傳遞到雙孔梁上，雙孔梁相應地產生與張力成比例的應變，該應變轉換為 電阻的變化，然后通過電橋電路將電阻的變化轉換成電量，經標定輸給后續的信號處理裝置， 通過對信號進行分析就可以獲取紗線張力及其變化信息。由于電阻應變式傳感器具有精度 高、穩定性好、成本低、適用于各種環境等優點，因此該紗線張力測試裝置常用在紡紗、絡 筒、整經以及織造等生產過程中來測量單紗的張力。
DTM200紗線張力儀用于各種毛、麻、絲、化纖及金屬拉絲、玻璃纖維和光導纖維等產品的靜、動態張力檢測，為提高紗線質量和產品服用性能提供可靠的依據。
儀器用途：
用于各種柔性線材動態張力的測量，配有數字顯示裝置，活動夾紗裝置，可隨身攜帶進行檢測。
儀器特點：
具有測量精度高、穩定性好，體積小操作簡單，零位自動跟蹤，滿度自動校準，超載保護，低壓顯示，并能顯示每次檢測中的最大值、最小值、平均值等。
技術參數
1、量程：0-100cN檔 0-200cN檔，測量原理:應變電橋
2、過載保護：200％
3、溫度范圍：10～45℃
4、單位：厘牛(100cN=1N)
5、測量輪偏移量：0.5mm
6、精度：±1％FS或±1數字
7、殼體材質：鋁質框架和外殼
8、信號處理：數字式，10位模數轉換器
9、阻尼：可調節電子阻尼(3檔)，移動平均數
10、采樣速率：大約1k HZ(儀器內在頻率)
11、顯示刷新速率：大約2次/秒
12、顯示：4位液晶顯示，12.7mm高
